Gancio tondo per verniciatura r 10
Gancio tondo Raggio 18, realizzato in acciaio fosfato C72.

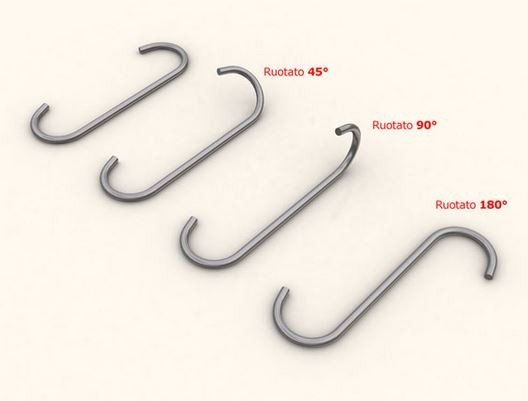

Disponibile in piano o con rotazione di 45°, 90° o 180°.
E’ possibile variare la lunghezza e la rotazione della piega per qualsiasi diametro. Tutti i prodotti vengono trafilati a secco.
La superficie del filo per molle è generalmente rivestita per facilitare la trafilatura del filo e la formazione della molla. In casi eccezionali il materiale non è rivestito.
I rivestimenti superficiali comuni sono:
Fosfatato (ph): il filo è stato trattato in una soluzione per formare uno strato di metallo fosfato sulla superficie.
Galvanizzato (Z): la superficie è coperta con un rivestimento di zinco.
Indicazioni per l'utilizzo del filo
SL: Molle di trazione, compressione o torsione che sono prevalentemente soggette a sollecitazione statica bassa. SM: Molle di trazione, compressione o torsione che sono prevalentemente soggette a sollecitazione statica media – alta o raramente a sollecitazioni dinamiche
Caratteristiche tecniche
Diametro:
da 1,00 a 8,00 mm
Lunghezza interna del gancio
da 50 a 1000 mm
Materiale
Acciaio fosfato C72
Resistenza tensile:
Kg/mmq 157/182
Peso specifico:
7,85 kg/dm3
Punto di fusione:
1460° c
Modulo di elasticità longitudinale (E):
205 000 N/mm2
Modulo di elasticità trasversale (G):
78 500 N/mm2
Temperature di esercizio:
-30 + 120° C (le caratteristiche meccaniche del materiale decadono proporzionalmente all’avvicinare degli estremi del range di t°.)
Caratteristiche meccaniche ai sensi della norma EN 10270/2001:
EN 10270/1 â SL â SM/DM â SH/DH
